KANAE PROJECTのツールで作るメッシュ講座: MN401 NOMI4.0でMeshを作成する

NOMIはスカルプテッドプリムを作成する専用ツールでしたが，4.0よりセカンドライフのMeshとして利用できるColladaファイルを出力することができるようになりました。
スカルプテッドプリムをメッシュに変換できるだけでなく，複数のスカルプテッドプリムを１つのメッシュオブジェクトとして出力することができます。
NOMI 4.0 は http://kanae.net/secondlife/nomi.html よりダウンロードできます。NOMI 4.0はシェアウエアです。セカンドライフの中でシリアルボックスをご購入いただき，シリアルボックスが話すパスワードにより登録をしてください。

NOMI 4.0でColladaファイルを作る

NOMIを起動し，FileメニューのNew Projectを選択します。

Newダイアログでプロジェクトのタイプとサイズを選択します。NOMI 4.0は複数のスカルプテッドプリムの出力にも対応していますので，１プリムより多い頂点数を選択できます。常に１つのオブジェクトとにまとめてColladaファイルは出力します。

FileメニューのLoad Base Pictureを選択し，ベースとなる画像を読み込みます。

ViewメニューのLoad Height Dataを選択して，高さの画像を読み込みます。白いところは高く，黒いところは低くなります。

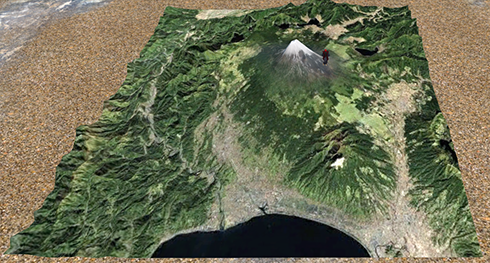

これらのイメージはNOAA(http://www.ngdc.noaa.gov/mgg/topo/globe.html) からダウンロードしたデータをBIL2BMP(http://kanae.net/secondlife/bil2bmp.html)で編集して作ることができます。BIL2BMPはフリーウエアです。BIL2BMPでイメージを作成する方法はN02 3D地図を作る / N04 島を作るを見てください。

編集ペインの下にあるOval Thickness と Relief Heightを調整してレリーフの高さを調整します。

Fileメニューの"Save Sculpted Prim / Collada"を選択します。

※ファイル名にスペースを含まないでください。

”Save as Type(ファイルの種類)”でCollada Fileを選択します。

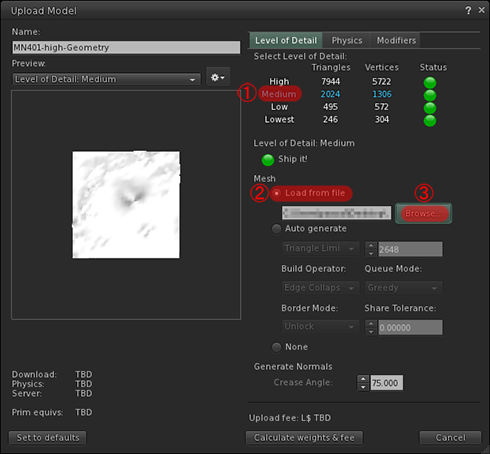

ColladaのOptionダイアログが表示されますので，Save low/medium/high LoDを選択して，OKボタンをクリックします。
テクスチャファイルには自動的にファイル名に-txが追加されます。例えば，あなたが"mesh.dae"をファイル名に指定すると，NOMIは"mesh-tx.png"ファイルをテクスチャとして出力します。

-Save .dae and .obj File - Colladaファイルと同じテクスチャ情報を持つOBJファイルを同時に出力します。(SOMATOで簡単にテクスチャを作るための機能です。)

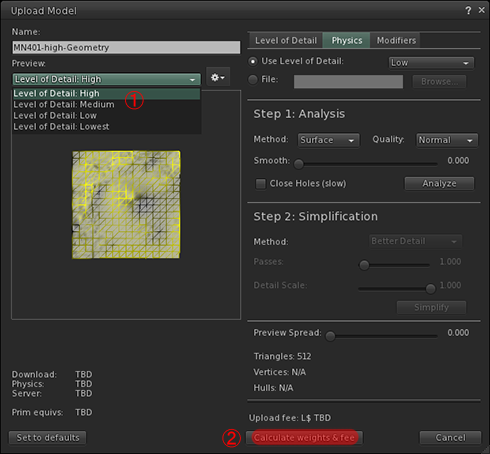

-Save low/medium/high LoD - 3つのLevel of DetailのColladaファイルを出力します。ファイル名に自動的にそれぞれ"-high"/"-medium"/”-low”が追加されます。例えば，あなたが"mesh.dae"をファイル名に指定すると，TATARAは"mesh-high.dae"，"mesh-medium.dae"，"mesh-low.dae"を出力します。
-Optimize vertics オプション
--Not Optimize vertics - スカルプテッドプリムと全く同じ構成のColladaファイルを出力します。--Optimize vertics - スカルプテッドプリムと同じテクスチャ情報(UVMap)を持つColladaファイルを出力します。
--Optimize vertics - スカルプテッドプリムとほぼ同じテクスチャ情報(UVMap)を持つColladaファイルを出力します。グラフィックツールでテクスチャを作らなくてはならない場合があります。
Optimized_Vertices
