KANAE PROJECTのツールで作るメッシュ講座: MP301 ROKURO Pro 3.0でMeshを作成する

ROKURO Proはスカルプテッドプリムを作成する専用ツールでしたが，3.0よりセカンドライフのMeshとして利用できるColladaファイルを出力することができるようになりました。

スカルプテッドプリムを簡単にメッシュに変換できます。UVMapに互換性があります。
ROKURO Pro 3.0 は http://kanae.net/secondlife/rokuro_pro.html よりダウンロードできます。ROKURO Pro 3.0はシェアウエアです。セカンドライフの中でシリアルボックスをご購入いただき，シリアルボックスが話すパスワードにより登録をしてください。

ROKURO Pro 3.0 でColladaファイルを作る

FileメニューのNewを選択し，スカルプテッドプリムのサイズを指定します。

コントロールポイントを動かしてオブジェクトを編集します。
より詳しい編集の方法についてはチュートリアルブログをご確認ください。

FileメニューのSaveを選択してファイルを保存します。

※ファイル名にスペースを含まないでください。

”Save as Type(ファイルの種類)”でCollada Fileを選択します。

Collada Optionダイアログが表示されますので，Save low/medium/high LoDをチェックし，OKボタンをクリックします。ROKURO ProはColladaファイルを保存します。

-Save .dae and .obj File - Colladaファイルと同じテクスチャ情報を持つOBJファイルを同時に出力します。(SOMATOで簡単にテクスチャを作るための機能です。)
-Save low/medium/high LoD - 3つのLevel of DetailのColladaファイルを出力します。ファイル名に自動的にそれぞれ"-high"/"-medium"/”-low”が追加されます。例えば，あなたが"mesh.dae"をファイル名に指定すると，TATARAは"mesh-high.dae"，"mesh-medium.dae"，"mesh-low.dae"を出力します。
-Optimize vertics オプション
--Not Optimize vertics - スカルプテッドプリムと全く同じ構成のColladaファイルを出力します。--Optimize vertics - スカルプテッドプリムと同じテクスチャ情報(UVMap)を持つColladaファイルを出力します。
--Optimize vertics - スカルプテッドプリムとほぼ同じテクスチャ情報(UVMap)を持つColladaファイルを出力します。グラフィックツールでテクスチャを作らなくてはならない場合があります。
Optimized_Vertices

Colladaファイルをインワールドへアップロード

ROKURO Proが出力したColladaファイルをSecondlifeのMeshとして利用しましょう。
ビュアを起動して，Meshの利用できるSIMのオブジェクトをRezできるパーセルに移動します。

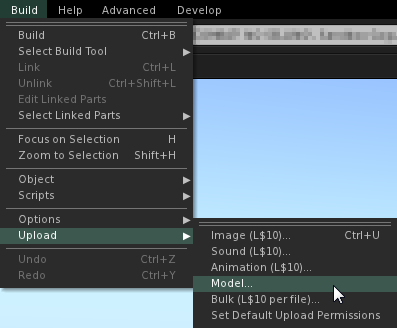

BuildメニューのUpload - Modelを選択します。

ROKURO Proが出力したHigh LODのColladaファイルを指定します。

以下のようなUpload Modelダイアログが表示されます。

Mediumをクリックして，Load from Fileをチェックし，Browse..ボタンをクリックして，Medium LODのColladaファイルを指定します。

Lowをクリックして，Load from Fileをチェックし，Browse..ボタンをクリックして，low LODのColladaファイルを指定します。

Low LODのColladaファイルは十分に小さいので，LowestはNoneを指定します。
Lowestをクリックして，Noneをチェックします。

つぎに物理を指定しましょう。Physicsタブをクリックします。

Use Level of Detailをチェックし，Lowを選択します。

PreviewドロップダウンリストのLevel Of Detail:Highを選択して，物理と形のマッチを確認します。そして，Caliculate weights & feeボタンをクリックします。

インワールドにアップロードする価格とウエイトが計算され表示されます。
Uploadボタンをクリックすると，Colladaファイルがオブジェクトとしてインベントリにアップロードされます。
